Aruba Kurulumu

Giriş

Bu belge, Aruba ile hotspot özelliğinin ayrıntılı kurulum adımlarını içermektedir. Aruba markasının sunduğu erişim paneline giriş, hotspot kurulumu ve gerekli ayarların yapılması aşamaları anlatılmaktadır.

Gereksinimler

• Aruba cihazı,

• Aruba güç kablosu,

• Aruba cihazının erişim paneline girebilmek için bilgisayar,

• Kurulu internet ağı (Modem),

• 1 adet ethernet kablosu.

Cihazın Hazırlanması

Cihazın güç kablosunu cihaza takın. Cihazın ethernet girişine kablonuzu takın. Ethernet kablosunun diğer ucunu kullandığınız modeme takın. Bu şekilde Aruba cihazınızı internete bağlamış olacaksınız.

Erişim Paneline Giriş

1. Aruba cihazınızı internete bağlayın. Aruba AP, sıfır kurulum yapabilmeniz için aşağıdaki gibi bir SSID yayınlayacaktır.

2. Yayınlanan ağa bağlandığınız zaman aşağıdaki gibi bir sayfaya yönlendirileceksiniz. Alt kısımda bulunan “Gelişmiş” butonuna, ardından “setmeup.arubanetworks.com sitesine ilerle (güvenli değil)” butonuna tıklayın.

Not

Ağa bağlandığınız zaman bir sayfaya yönlendirilmezseniz “setmeup.arubanetworks.com:4343” adresine gidebilirsiniz.

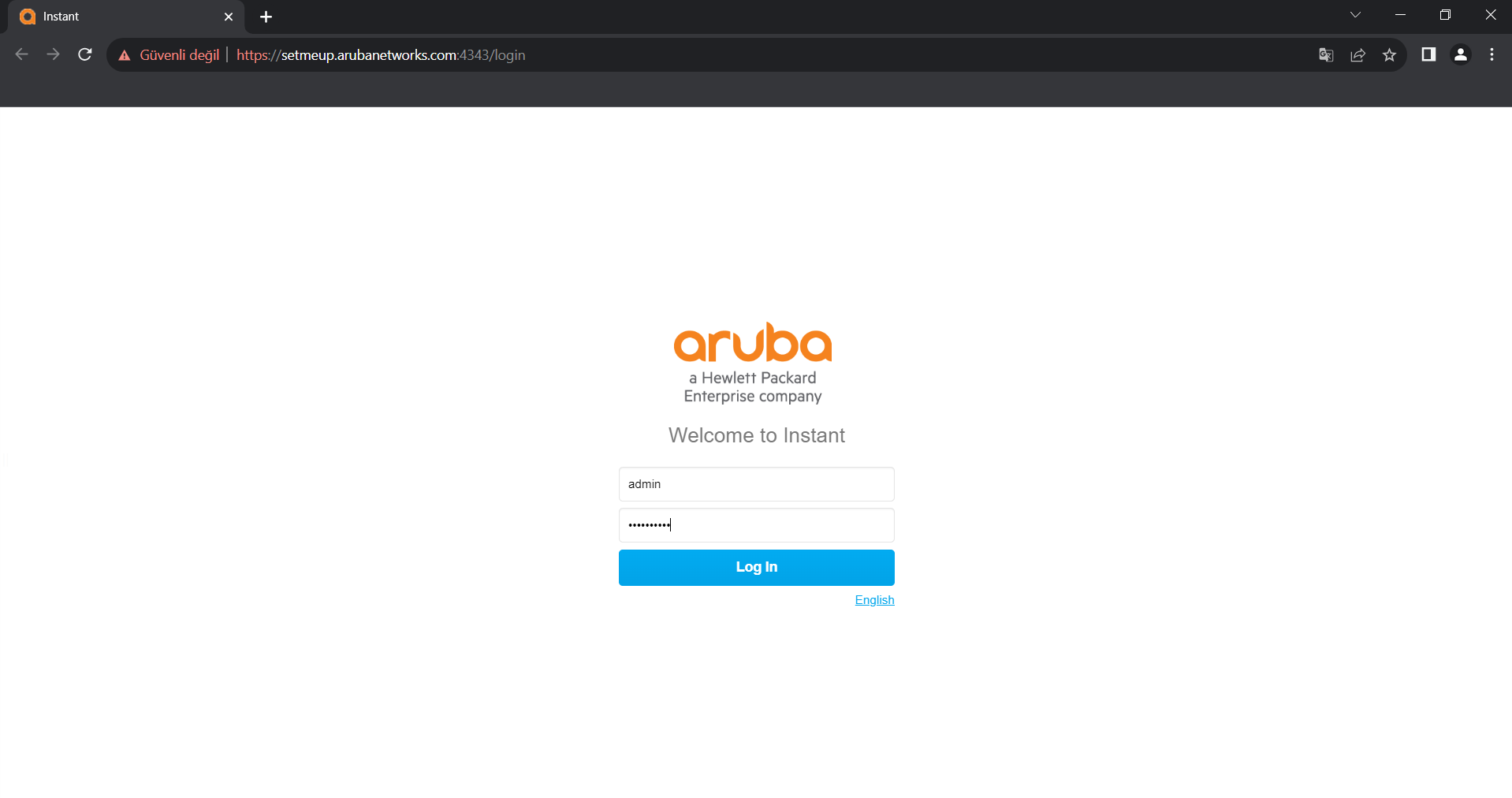

3. Erişim paneline giriş yaparak kuruluma başlayacağız. Kullanıcı adı bölümüne “admin” yazın. Şifre bölümüne ise Aruba cihazınızın üstünde bulunan seri numarasını yazın. Şifre, bazı versiyonlarda “admin”, bazı versiyonlarda ise seri numarası şeklindedir.

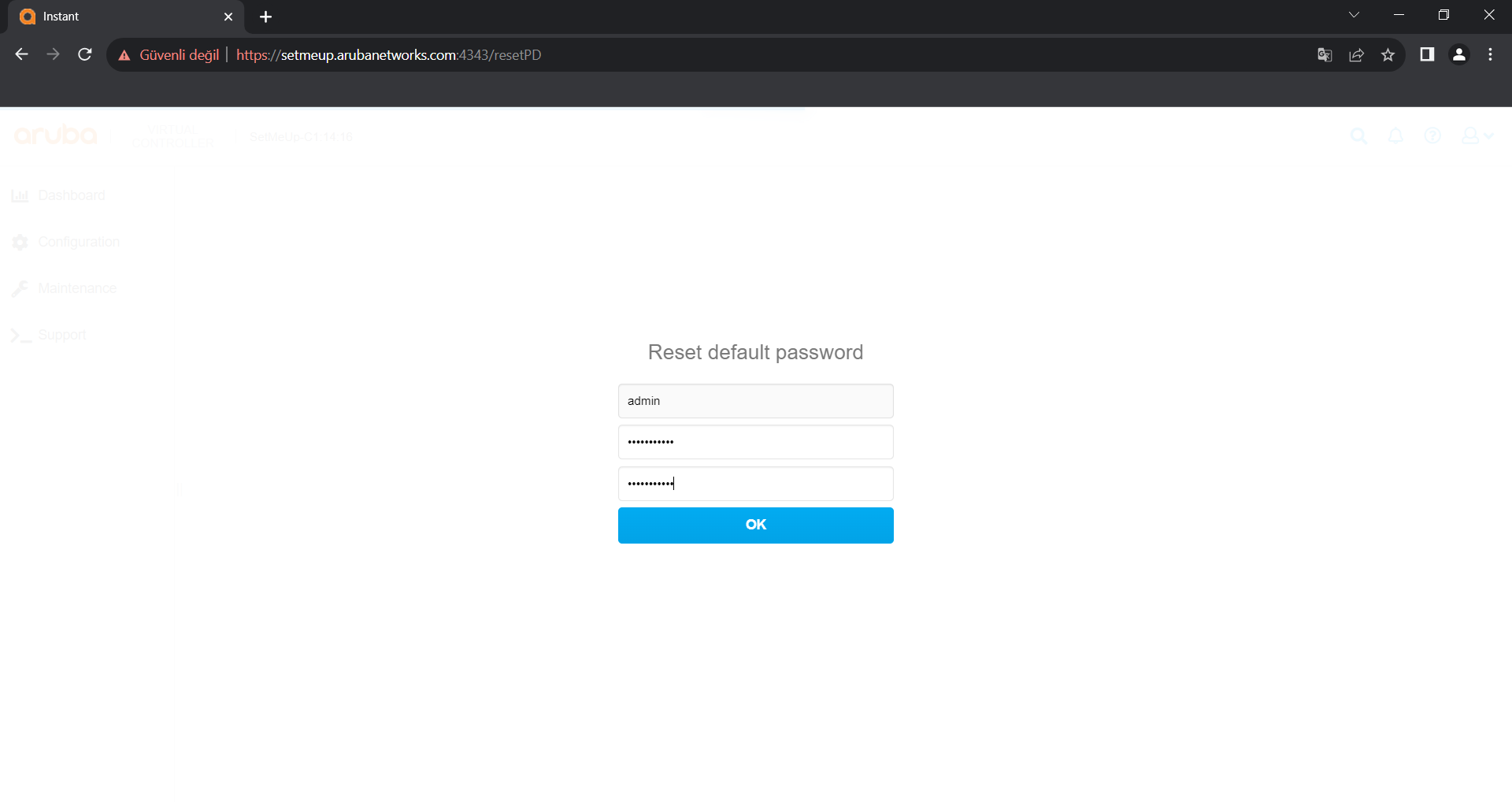

4. İlk giriş sonrası şifrenizi değiştirmeniz gerekecektir. Belirlediğiniz şifreyi girerek devam edin.

Hotspot Kurulumu

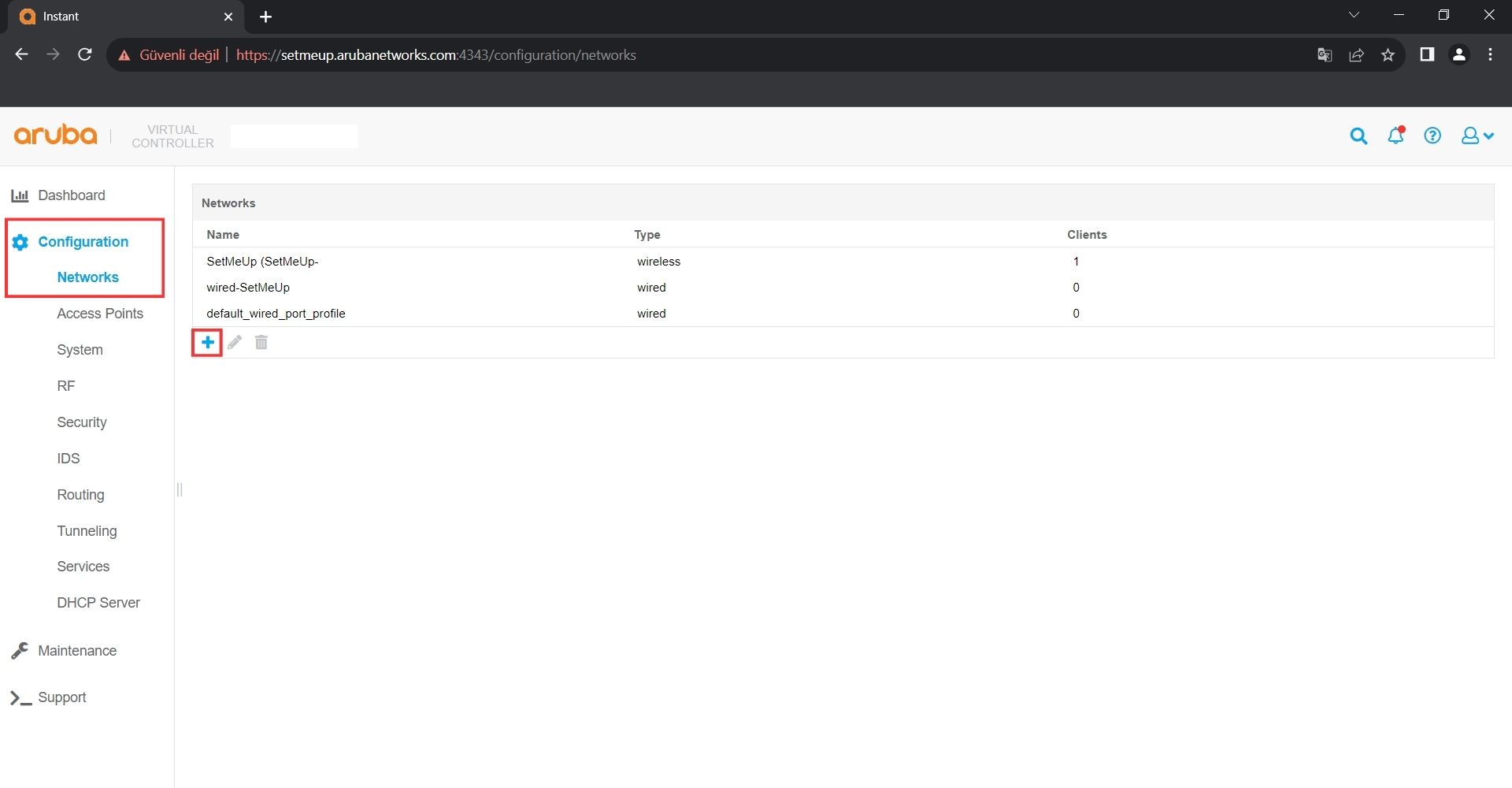

1. Aruba’nın erişim paneline girdiğinizde sol taraftaki menüde bulunan “Configuration” sekmesindeki “Networks” butonuna tıklayın. Açılan pencerede sol alt kısımda bulunan artı (+) butonuna tıklayın.

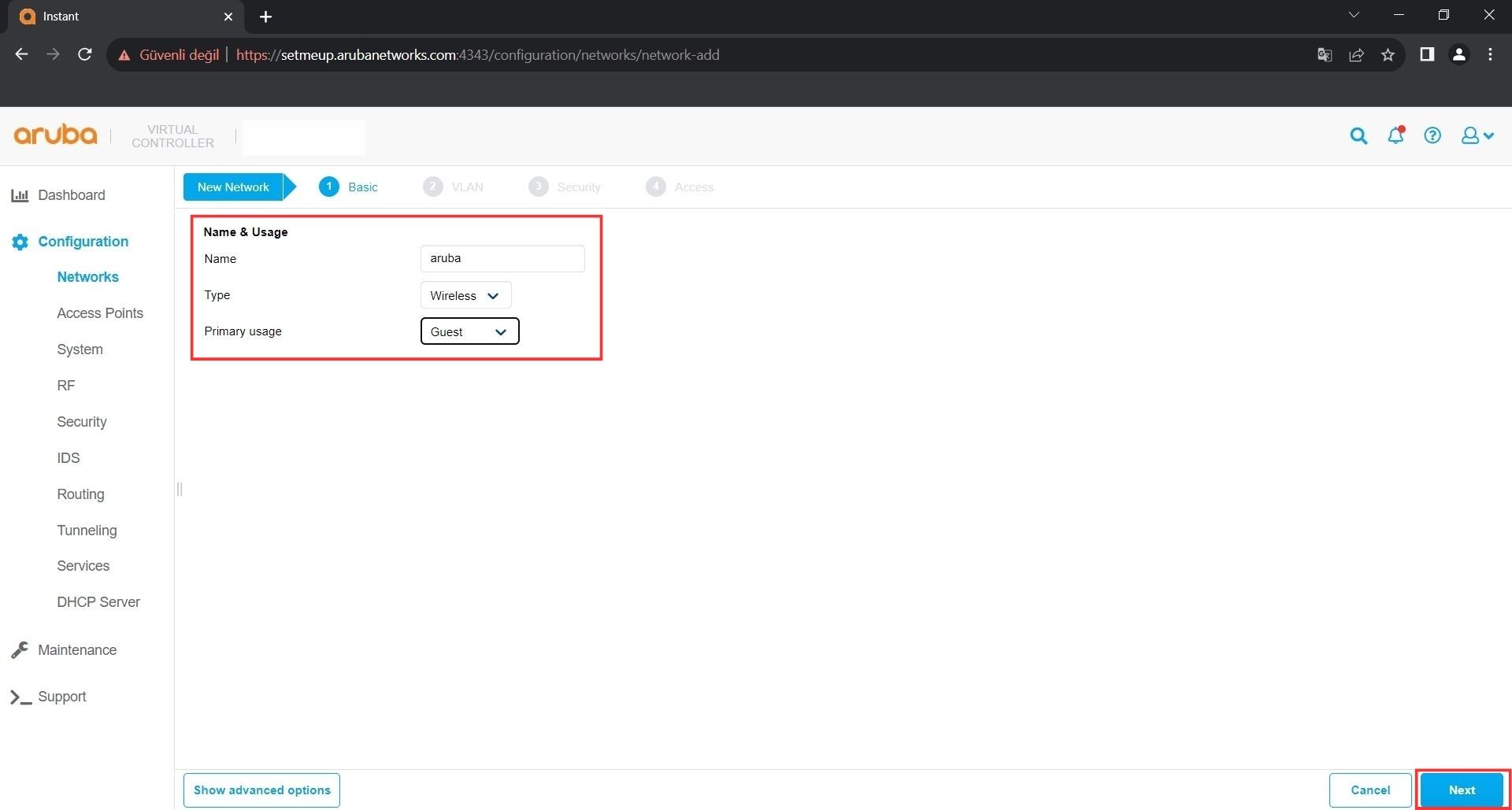

2. Yeni ekleyeceğimiz hotspot ağının kurulumunu buradan yapacağız.

• “Name” bölümünü cihazın yayınlayacağı SSID ismi,

• “Type” bölümünü “Wireless”,

• “Primary usage” bölümünü ise “Guest” olarak ayarlayın.

Devam etmek için sağ alt tarafta bulunan “Next” butonuna tıklayın.

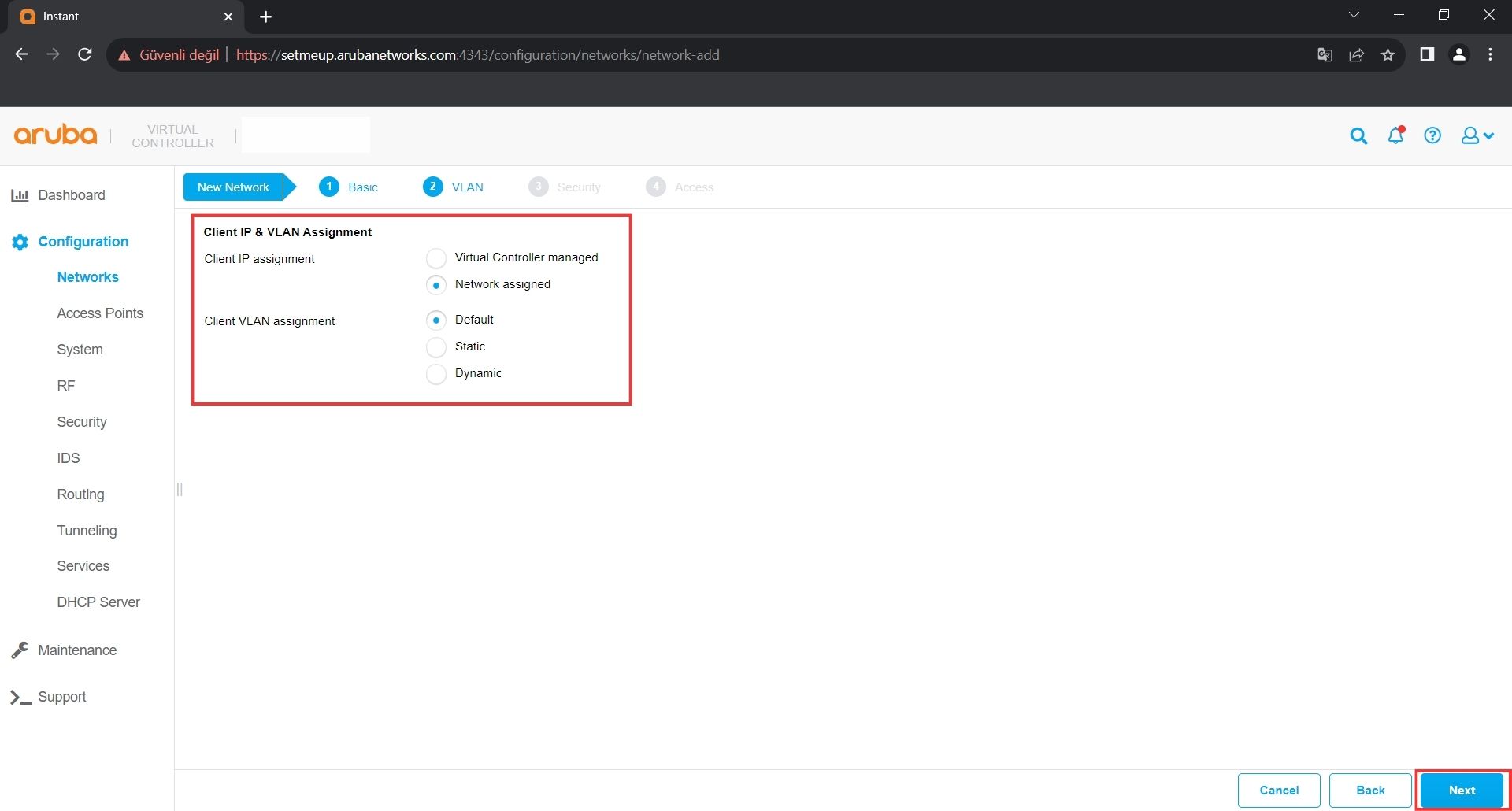

3. Kurulumun devamında açılan ekranda;

• “Client IP assignment” bölümü “Network assignment”,

• “Client VLAN assignment” bölümü ise “Default” olmalıdır.

Devam etmek için sağ alt tarafta bulunan “Next” butonuna tıklayın.

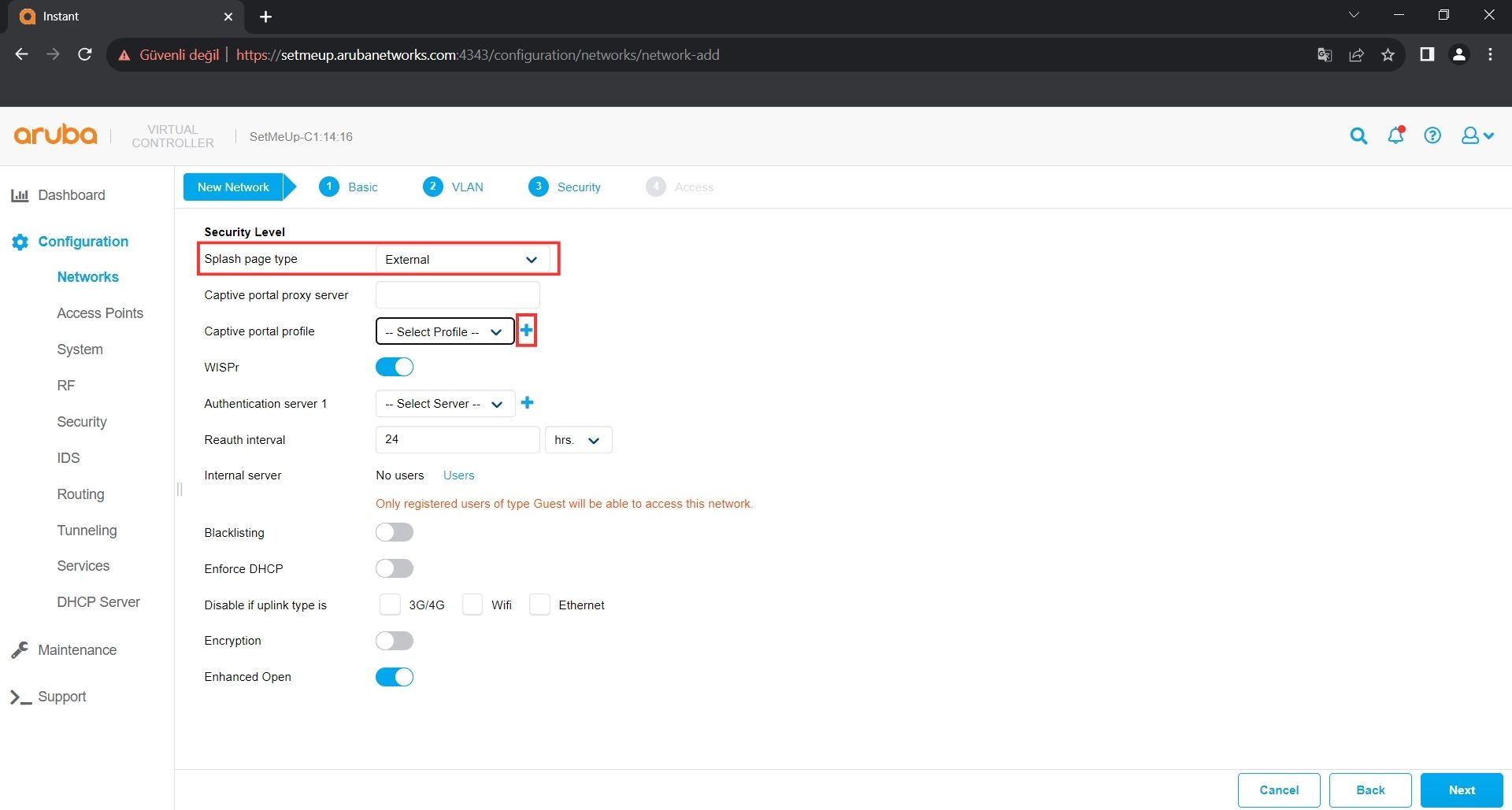

4. Açılan ekranda üst tarafta bulunan “Splash Page type” bölümü “External” olarak seçilmelidir. “Captive portal profile” bölümünün yanında bulunan artı (+) tuşuna basarak Hotspot ekranını ayarlayacağız.

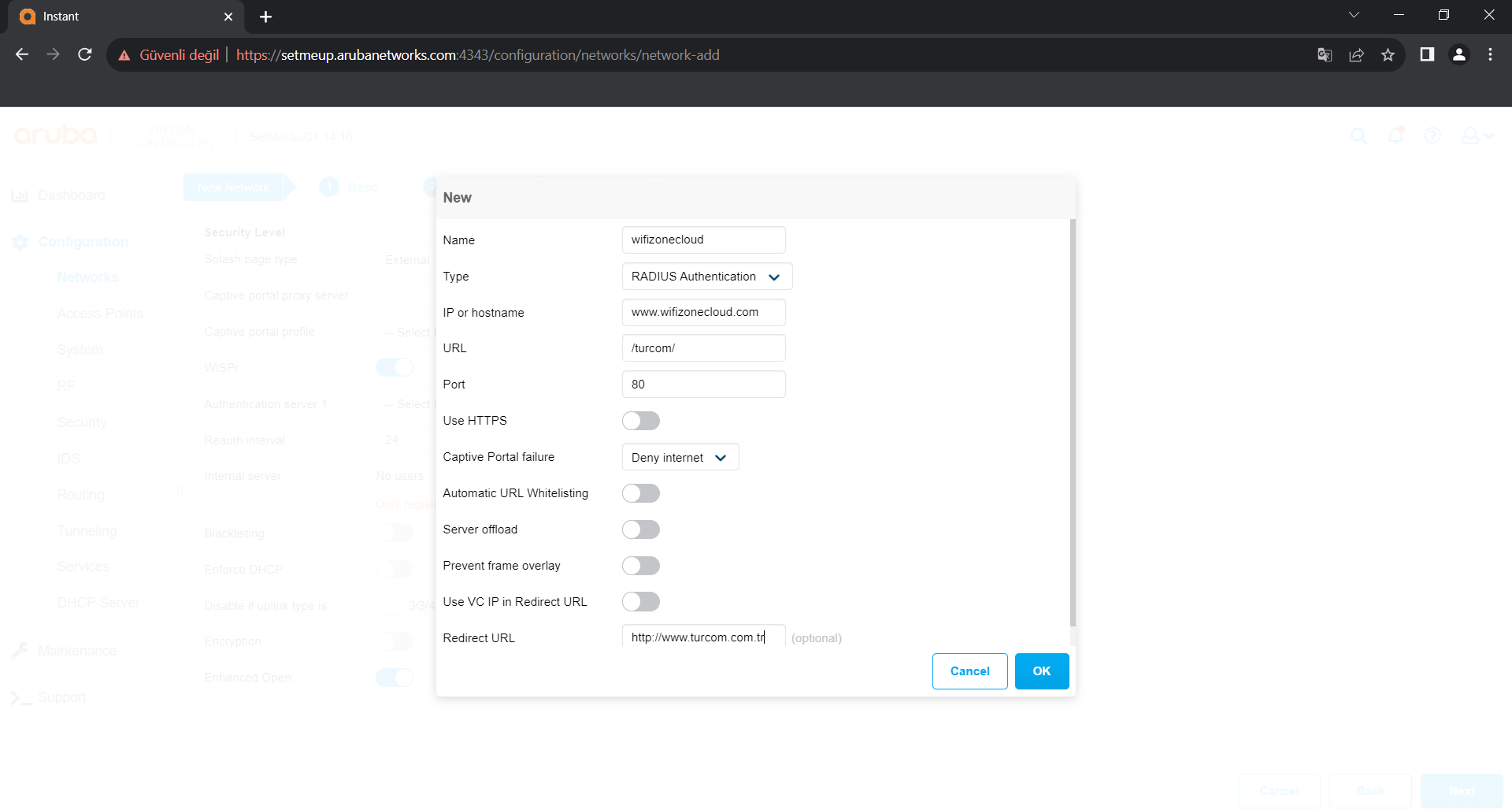

5. Açılan penceredeki;

• “Name” bölümüne oluşturacağınız profilin ismini girin.

• Radius doğrulaması yapacağımız için “Type” bölümünü “RADIUS Authentication” olarak,

• “IP or hostname” bölümünü “www.trcwificloud.com” olarak,

• “URL” bölümünü tenant değeriniz olarak (tenant değeri, size ulaştırdığımız mailde bulunan “Tenant” değeridir veya yönetim panelindeki “Hotspot” menüsünün altında bulunan “Hotspot Definations” sekmesindeki “Tenant” değeridir. Bu değer aynı zamanda sizin yönetim paneline girerken kullandığınız “Tenant” değeridir.),

• “Port” bölümünü 80 olarak,

• “Captive Portal failure” bölümünü “Deny internet” olarak ayarlayın.

• “Use HTTPS”, “Automatic URL Whitelisting”, “Server offload”, “Prevent frame overlay” ve “Use VC IP in Redirect URL” alanları kapalı olmalıdır.

• “Redirect URL” bölümü, ağa başarıyla bağlanan kişinin yönlendirileceği ekrandır. İstediğiniz adresi girebilirsiniz.

Değişiklikleri kaydetmek için alt tarafta bulunan “OK” tuşuna basın.

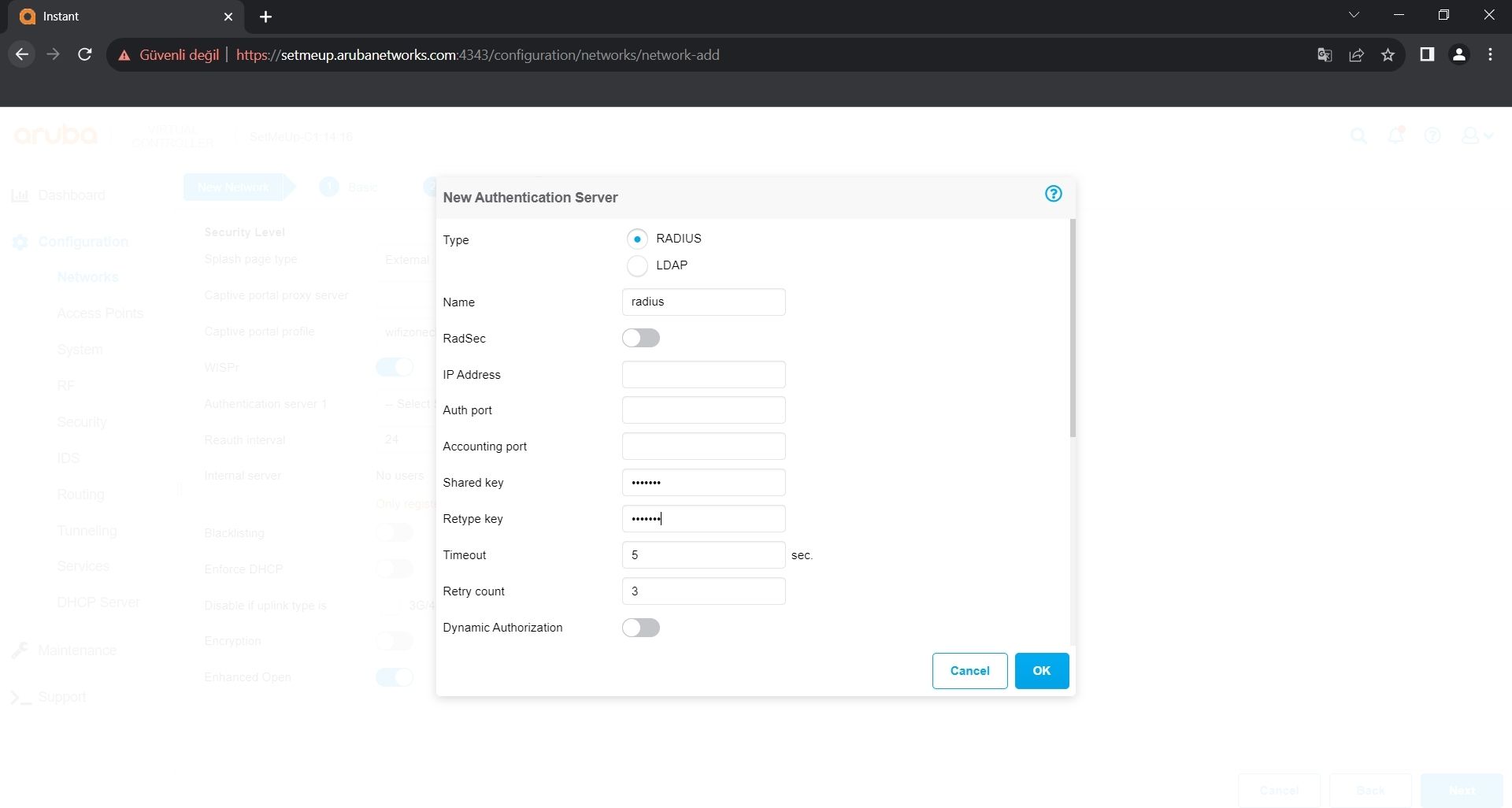

6. “WISPr” ayarını aktif etmeniz gerekiyor. Sonrasında Radius sunucusu eklemek için gerekli ayarları yapacağız. “Authentication server” bölümünün yanında bulunan artı (+) tuşuna basın. Açılan pencerede;

• Üst tarafta bulunan değeri “RADIUS” olarak,

• “Name” bölümünü oluşturacağınız profilin ismi olarak,

• “IP Address”, “Auth port”, “Accounting port” ve “Shared key” bölümlerini ise size özel tanımlanmış olan değerler olarak ayarlayın.

Değişiklikleri kaydetmek için “OK” butonuna basın.

7. Bu bölümde son olarak;

• “Reauth interval” bölümünü “24 hrs” olarak,

• “Accounting” bölümünü “Use authentication servers” olarak,

• “Accounting mode” bölümünü “Authentication” olarak,

• “Accounting interval” bölümünü ise “3 min” olarak ayarlayın.

Sonrasında ayarları kaydetmek için aşağıda bulunan “Next” butonuna basın.

8. Açılan pencerede bulunan “Access Rules” bölümü “Unrestricted”, “Download roles” bölümünü ise kapalı olarak ayarlamalısınız. Kurulumu tamamlamak için alt kısımda bulunan “Finish” butonuna basınız.

Sonuç

Aruba kurulumu başarıyla tamamlandı. Artık Aruba ile trcWifiCloud hizmetini kullanmaya başlayabilirsiniz.
